StetPulse ist ein Prototyp eines UV-C-Sterilisationssystems, das in Krankenhäusern/Kliniken für Stethoskope verwendet werden soll. Der ursprüngliche Prototyp wurde von einem Team von Studenten an der Johns Hopkins Universität entworfen und gebaut.
Ärzte und andere medizinische Fachkräfte verwenden ihre Stethoskope, um die Lunge und das Herz von Patienten abzuhören. In Krankenhäusern können Stethoskope zu einem Überträger von Viren oder Bakterien zwischen Patienten werden, wenn sie nicht nach jedem Gebrauch desinfiziert werden. Um dieses Risiko zu mindern, nutzt der Prototyp von StetPulse ultraviolettes (UV) Licht, um bis zu zwei Stethoskope gleichzeitig zu sterilisieren.
Iteratives Prototyping

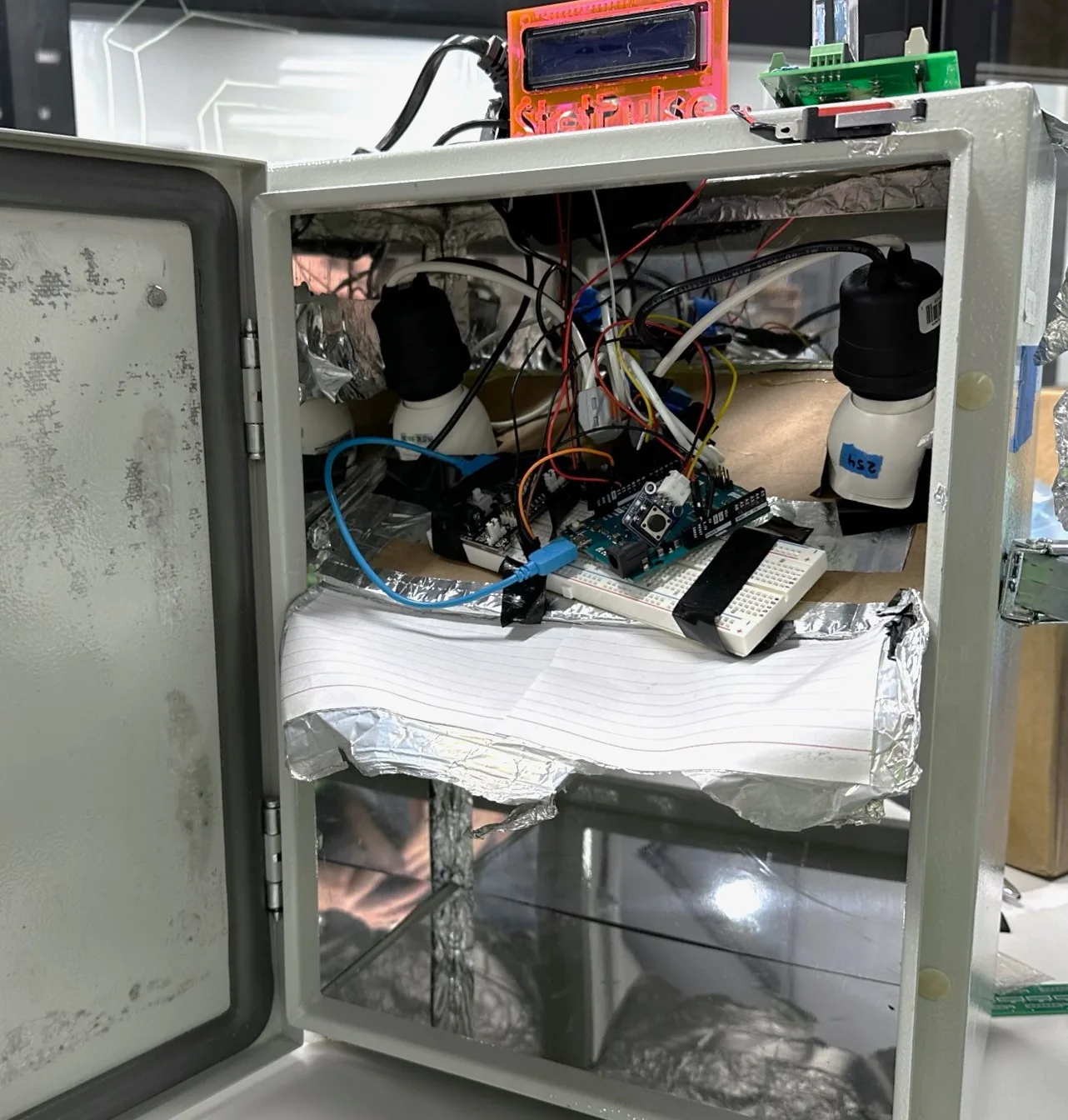

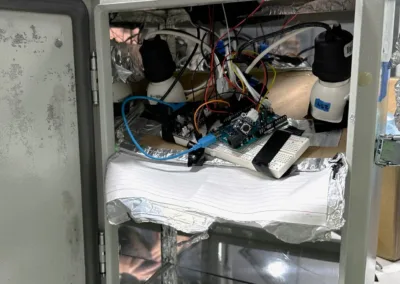

Da das StetPulse-Team bereits über ein eigenes Design und einen eigenen Prototyp verfügte, konnte unser Team bei Root3 Labs in der ersten Arbeitsphase direkt mit dem iterativen Prototyping beginnen. Wir begannen mit dem ursprünglichen Prototyp von StetPulse und arbeiteten mit dem Team zusammen, um das Gesamtdesign zu verbessern.
Zunächst mussten wir quantitative Tests durchführen, um die Sterilisationswirkung des Geräts zu bestimmen. Wir verwendeten photochromatische UV-Dosimeterkarten, um diese Daten zu sammeln. Anhand dieser Daten konnten wir dann feststellen, dass wir die UV-Wellenlänge ändern mussten, um die Ozonbildung zu verhindern und die Sterilisation insgesamt zu verbessern.
Es gab mehrere Elemente, die wir verbessern wollten. Das Gehäuse selbst musste angepasst werden, um eine gleichmäßige UV-Bestrahlung zu gewährleisten und die Elektronik richtig zu unterteilen. Auch die Elektronik selbst musste überdacht werden. Sie musste im Hinblick auf Zuverlässigkeit und Sicherheit neu gestaltet werden, wobei die bestehenden Sicherheitsvorkehrungen für die Benutzer beibehalten werden sollten. Um die Benutzerfreundlichkeit zu verbessern, mussten wir uns auch mit den UI-Funktionen des StetPulse befassen. Es musste dem Benutzer zuverlässig und ästhetisch die Countdown-Zeit anzeigen.
Design für die Herstellung

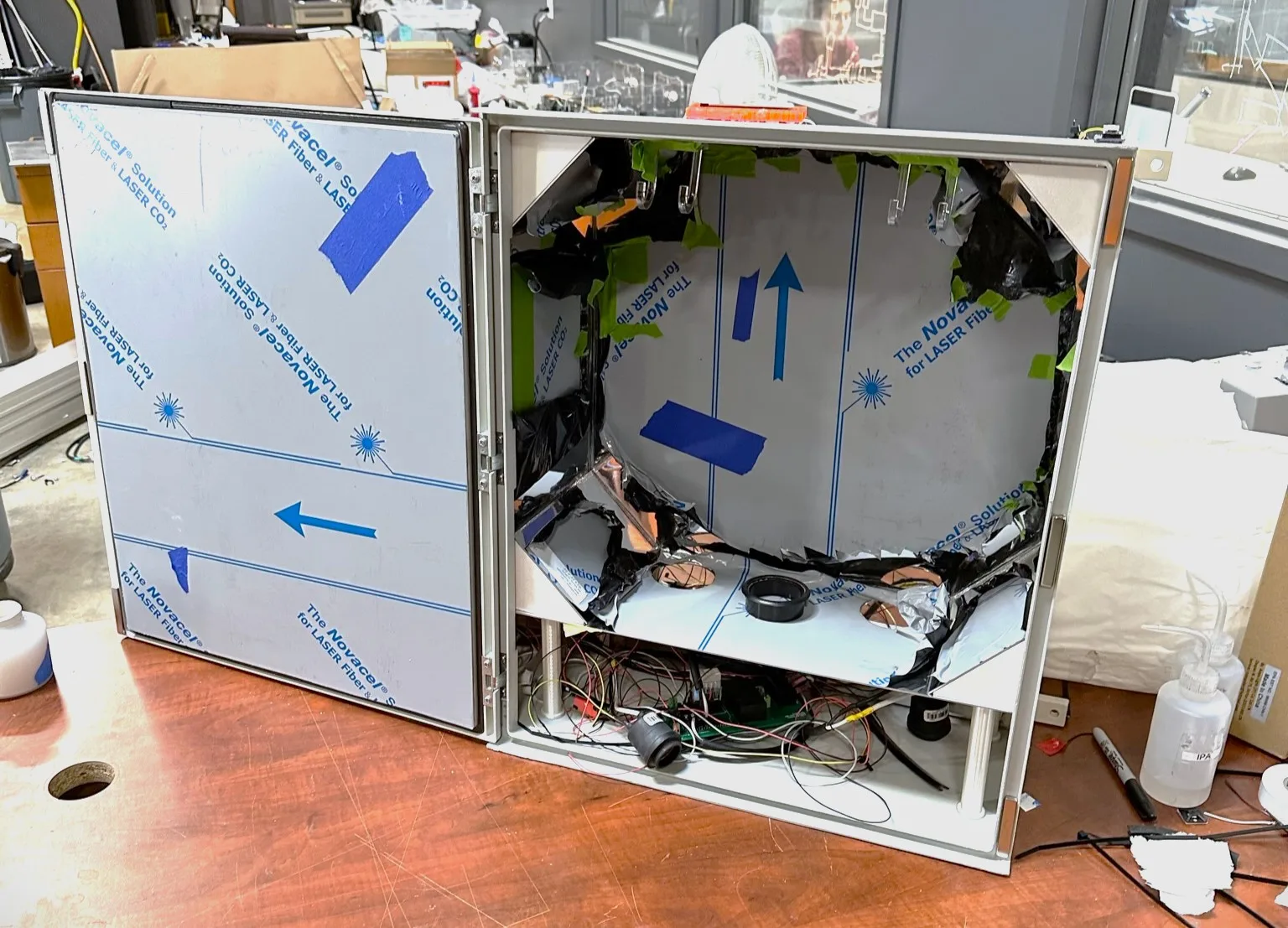

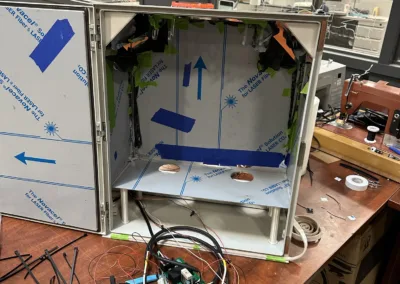

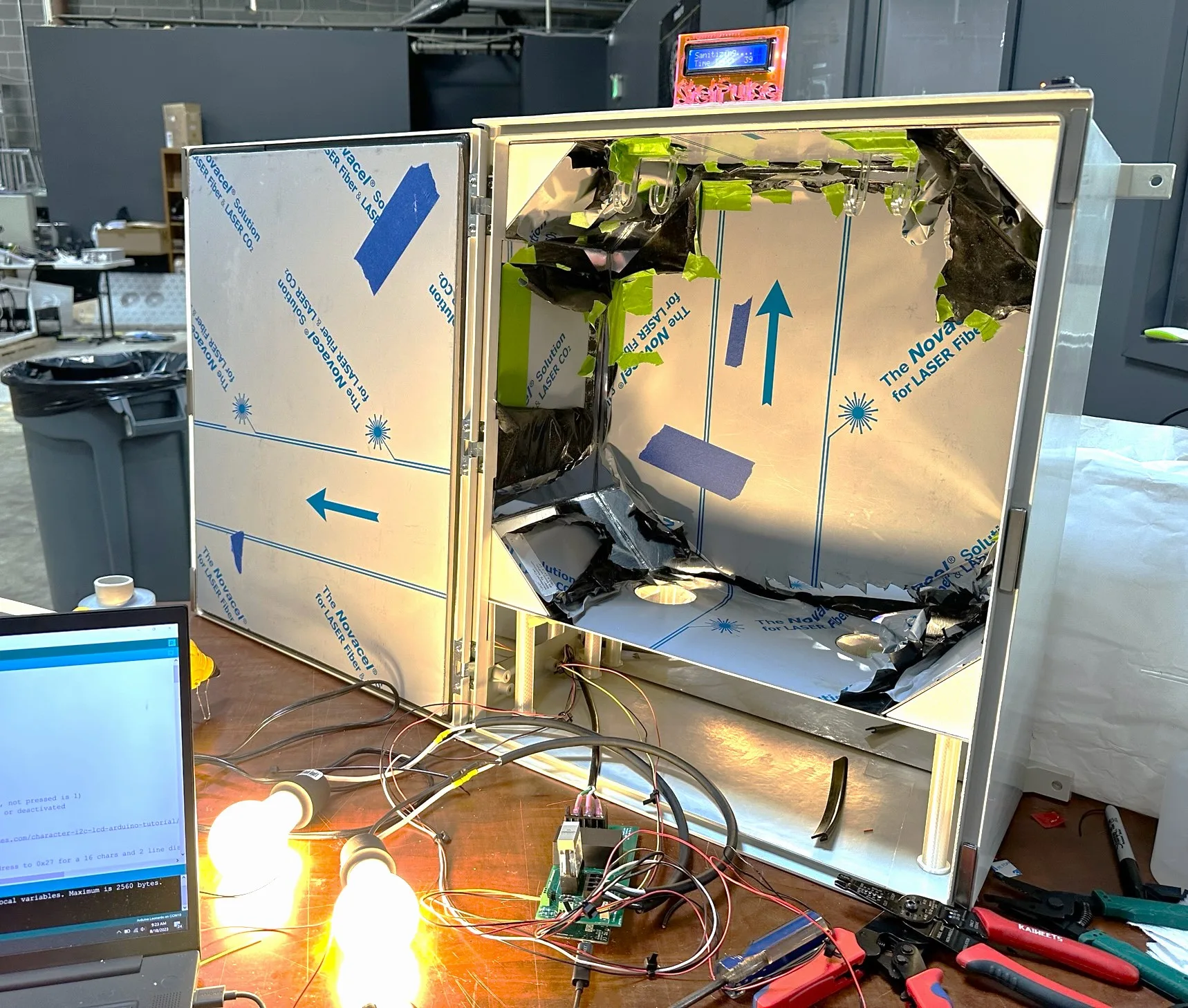

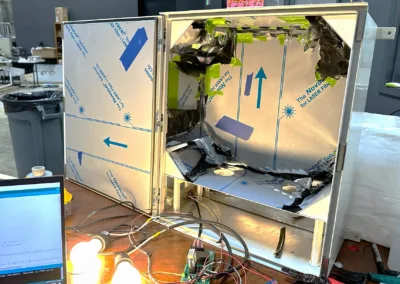

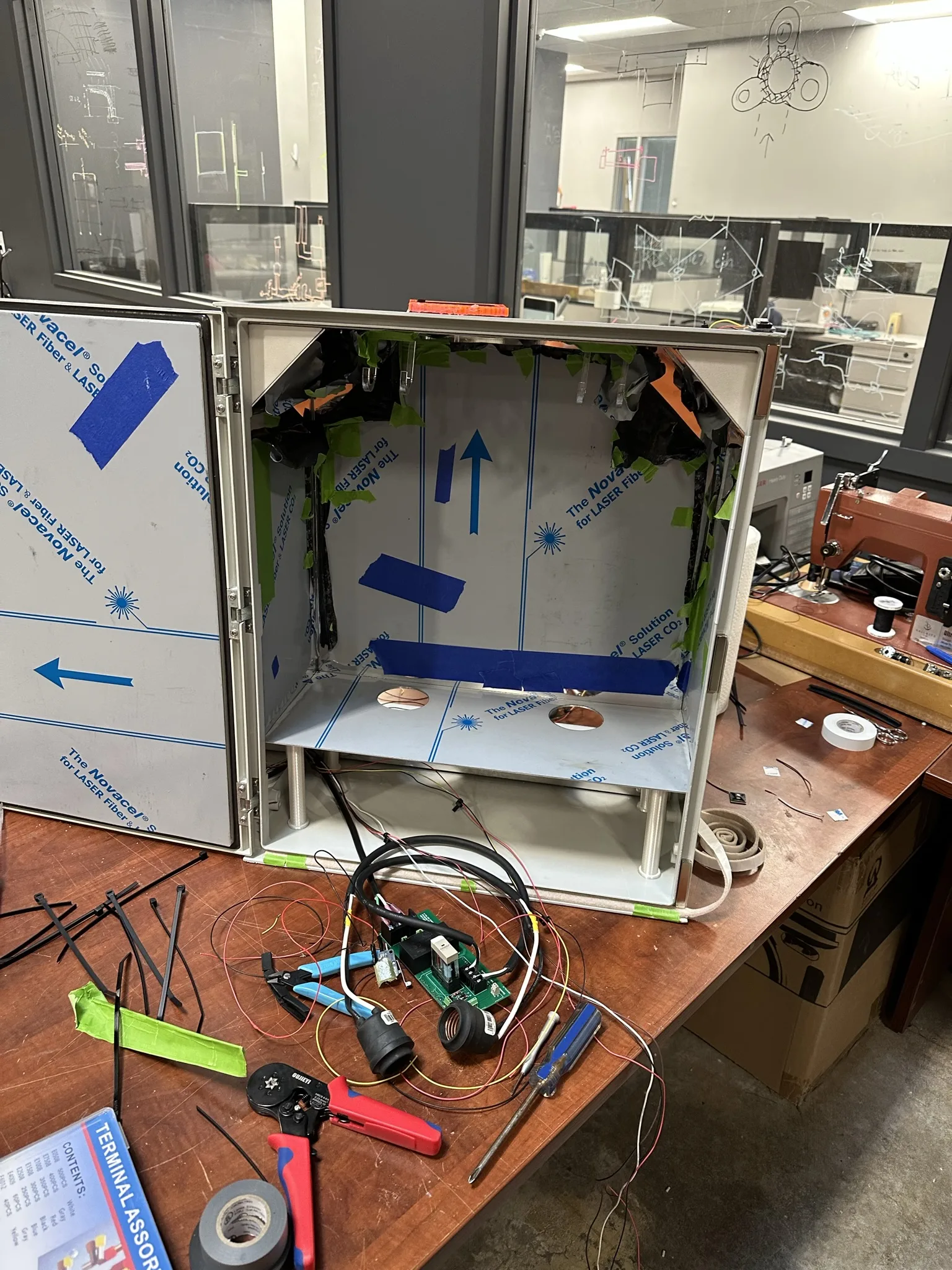

Die nächste Phase bestand darin, die gewünschten Änderungen zu implementieren, zu testen und dann zu wiederholen, bis wir das endgültige Design erreicht hatten. Wir änderten das Gehäuse in eine hochreflektierende Box mit Spiegelwänden. Das verspiegelte Innere war eine ästhetische Aufwertung, die auch die UV-Belichtung aller Oberflächen von zwei Stethoskopen gleichzeitig maximierte. Es bietet eine sterilisierende Menge an ultraviolettem Licht in einer Minute. Wir haben die Elektronik neu gestaltet und sie so verpackt, dass sie sauber und unsichtbar in das neue Gehäuse passt. Bei der Neugestaltung wurden auch die notwendigen Sicherheitsvorkehrungen beibehalten, z. B. die sofortige Abschaltung der UV-Lampen, wenn das Gehäuse vorzeitig geöffnet wird.
Mit unserem einzigartiger DesignprozessWir waren in der Lage, das Design von StetPulse erfolgreich zu verbessern und das Unternehmen vom Prototyp zum Produkt zu führen.
Höhepunkte
DESIGN FOCUS
- UV-C-Sterilisation Abdeckung
- Reflektivität des Materials
- Prototyp Sicherheit
- Zuverlässigkeit der Elektronik
FABRIKATION
- Bleche
- Elektronik-Prototyping
- Schaumstoff
- 3D-Druck
